Jakie są różne rodzaje łożysk wałeczkowych walcowych?

Hej tam! Jako dostawca łożysk walcowych widziałem na własne oczy szeroką gamę tych łożysk. Pomyślałem więc, że podzielę się spostrzeżeniami na temat różnych typów łożysk walcowych i tego, co sprawia, że ​​każde z nich jest wyjątkowe.

Łożyska walcowe jednorzędowe

Łożyska walcowe jednorzędowe są prawdopodobnie najczęściej spotykanym typem. Są one zaprojektowane z pojedynczym rzędem cylindrycznych rolek, które biegną równolegle do osi łożyska. Łożyska te wytrzymują duże obciążenia promieniowe, co czyni je idealnymi do zastosowań, w których występuje duża siła popychająca do wewnątrz lub na zewnątrz.

Jedną z największych zalet jednorzędowych łożysk walcowych jest ich niskie tarcie. Oznacza to, że mogą obracać się płynnie przy dużych prędkościach, nie generując zbyt dużej ilości ciepła. Często można je znaleźć w silnikach elektrycznych, wrzecionach obrabiarek i skrzyniach biegów. Na przykład w silniku elektrycznym jednorzędowe łożysko walcowe pomaga w efektywnym obracaniu się wału silnika, zmniejszając straty energii i zwiększając ogólną wydajność silnika.

Łożyska walcowe dwurzędowe

Teraz porozmawiajmy oŁożysko walcowe dwurzędowe. Jak sama nazwa wskazuje, łożyska te mają dwa rzędy cylindrycznych rolek. Taka konstrukcja zapewnia im jeszcze większą nośność promieniową w porównaniu do łożysk jednorzędowych.

Łożyska walcowe dwurzędowe są powszechnie stosowane w zastosowaniach wymagających dużych obciążeń. Pomyśl o dużych maszynach przemysłowych, takich jak walcownie w hutach stali. W walcowni łożysko musi utrzymać ciężar ciężkich rolek i wytrzymać duże siły powstające podczas procesu walcowania. Dwurzędowa konstrukcja rozkłada obciążenie bardziej równomiernie, zmniejszając naprężenia poszczególnych rolek i zwiększając żywotność łożyska.

Łożyska walcowe wielorzędowe

Łożyska walcowe wielorzędowe idą o krok dalej. Mogą mieć trzy lub więcej rzędów rolek. To naprawdę najlepsi gracze, jeśli chodzi o obsługę ekstremalnych obciążeń promieniowych. Znajdziesz je w zastosowaniach, w których przestrzeń jest ograniczona, ale wymagania dotyczące obciążenia są niezwykle wysokie.

Na przykład w niektórych dużych urządzeniach górniczych, takich jak kruszarki, wielorzędowe łożyska walcowe służą do podparcia ciężkich wałów napędzających mechanizmy kruszące. Wiele rzędów rolek pozwala łożysku wytrzymać ogromne siły generowane w procesie kruszenia, zapewniając płynną i niezawodną pracę sprzętu.

Łożyska walcowe z pełnym uzupełnieniem

Łożyska walcowe z pełną liczbą wałeczków są zaprojektowane tak, aby w łożysku znajdowało się jak najwięcej rolek. Oznacza to, że mają większą nośność w porównaniu do łożysk z klatką oddzielającą rolki.

Jednakże ze względu na brak koszyka łożyska te mają ograniczoną prędkość. Najlepiej nadają się do zastosowań, w których prędkość jest stosunkowo niska, ale obciążenie jest bardzo duże. Możesz je zobaczyć w sprzęcie dźwigowym, w którym wspierają podnoszenie ciężkich ładunków.

Łożyska walcowe z koszykiem

Z drugiej strony łożyska walcowe z koszykiem są bardziej odpowiednie do zastosowań wymagających dużych prędkości. Klatka utrzymuje rolki w równomiernym rozstawie i zapobiega ich ocieraniu się o siebie. Zmniejsza to tarcie i wytwarzanie ciepła, umożliwiając łożysku pracę przy wyższych prędkościach.

Na przykład w tokarce szybkoobrotowej do podparcia wrzeciona stosuje się łożysko walcowe z koszykiem. Koszyk zapewnia płynny obrót rolek, dzięki czemu tokarka może osiągnąć wysoką precyzję obróbki przy dużych prędkościach.

RN – Łożyska walcowe typu

Łożyska walcowe typu RN są specjalnym typem. Mają cienkościenny pierścień zewnętrzny i są często używane w zastosowaniach, w których przestrzeń jest ograniczona. Łożyska te świetnie nadają się do takich rzeczy jakŁożyska do koparek RN308M.

W koparce przestrzeń jest na wagę złota, szczególnie w przegubach wysięgnika i ramion. Łożyska typu RN mogą pasować do tych ciasnych przestrzeni, zapewniając jednocześnie niezbędne podparcie promieniowe. Są również zaprojektowane tak, aby wytrzymywały obciążenia udarowe i wibracje, które są powszechne w sprzęcie budowlanym.

NU – Łożyska walcowe typu

Łożyska walcowe typu NU są zaprojektowane tak, aby umożliwiały przemieszczenie osiowe w jednym kierunku. Mają konstrukcję rolkową prowadzoną w koszyku i są często używane w zastosowaniach, w których wał musi poruszać się osiowo ze względu na rozszerzalność cieplną lub inne czynniki.

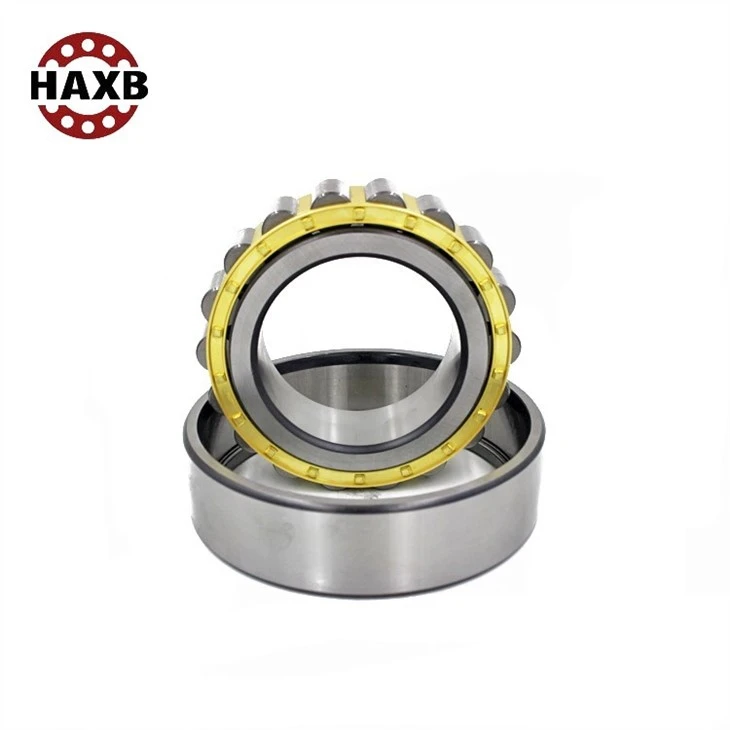

WeźŁożysko walcowe NU318EMjako przykład. W układzie przeniesienia napędu z długim wałem, np. w przenośniku taśmowym, łożysko typu NU może kompensować ruch osiowy wału spowodowany zmianami temperatury. Zapobiega to uszkodzeniu łożyska na skutek nadmiernych naprężeń osiowych.

Wybór odpowiedniego łożyska walcowego

Wybierając odpowiednie łożysko walcowe do danego zastosowania, należy wziąć pod uwagę kilka czynników. Najpierw należy przyjrzeć się wymaganiom dotyczącym obciążenia. Jakie obciążenie promieniowe i osiowe będzie musiało wytrzymać łożysko? Jeśli jest to zastosowanie obciążone dużym obciążeniem, możesz wybrać łożysko dwurzędowe lub wielorzędowe.

Prędkość jest kolejnym ważnym czynnikiem. Jeśli Twój sprzęt pracuje z dużymi prędkościami, lepszym wyborem będzie łożysko z koszykiem i niskim tarciem. Trzeba także wziąć pod uwagę dostępną przestrzeń. Jeśli przestrzeń jest ograniczona, rozwiązaniem może okazać się łożysko cienkościenne lub typu RN.

Na koniec pomyśl o środowisku operacyjnym. Jeśli łożysko będzie narażone na brud, kurz lub wilgoć, należy wybrać łożysko z odpowiednim uszczelnieniem i zabezpieczeniem.

Dlaczego warto wybrać nasze łożyska walcowe

Jako dostawca rozumiemy znaczenie dostarczania łożysk wysokiej jakości. Nasze łożyska produkowane są z najwyższej jakości materiałów, przy zastosowaniu zaawansowanych procesów produkcyjnych. Dzięki temu charakteryzują się doskonałą trwałością i wydajnością.

Oferujemy również szeroką gamę łożysk walcowych, aby sprostać różnym potrzebom klientów. Niezależnie od tego, czy potrzebujesz łożyska jednorzędowego do małego silnika elektrycznego, czy łożyska wielorzędowego do maszyny przemysłowej o dużej wytrzymałości, mamy wszystko, czego potrzebujesz.

Jeśli szukasz łożysk walcowych na rynku, nie wahaj się z nami skontaktować. Pomożemy Ci wybrać odpowiednie łożysko do konkretnego zastosowania i zapewnimy konkurencyjne ceny. Wspólnie zadbajmy o to, aby Twój sprzęt działał sprawnie i wydajnie.

Referencje

• Harris, TA i Kotzalas, Minnesota (2007). Analiza łożysk tocznych. Johna Wileya i synów.
• Podręcznik maszyn (wydanie 30). Przemysłowa prasa Inc.
